工作原理：

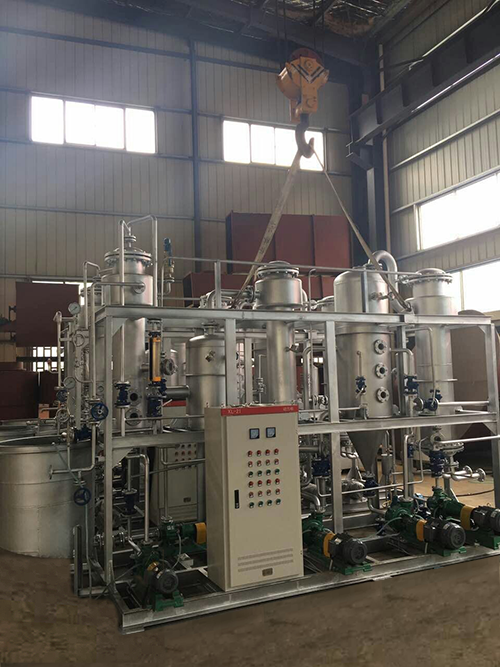

本實用新型涉及一種中藥、食品、保健品、化工生產的新裝置。它是由一效列管加熱器、蒸發室、二效列管加熱器、濃縮鍋、冷凝冷卻器、真空溶媒回收罐、(板式換熱器、真空緩沖罐)組成。

設備連接是由一效外循環濃縮鍋的二次蒸汽口通過氣動閥分別連接二效加熱室和冷凝冷卻器，根據生產不同的規模及要求采用不同的生產方式(雙效或單效)。

在雙效生產時利用(真空度0.04Mpa，藥液溫度80多度)一效的二次蒸汽供應二效濃縮加熱(真空度0.08Mpa，藥液溫度60多度)，可根據要求在生產大比重浸膏時：一效生產浸膏比重在1.2左右時并罐于二效組合式濃縮繼續濃縮可達到1.4左右時出膏，在生產過程中采用它充分達到節能的作用。在單效單臺生產時利用單效生產時間短、速度快、操作簡便的優勢，在有效利用能源(提取液溫度在90度左右時濃縮真空度在-0.08Mpa時沸點溫度為60度采用單效為最佳)充分發揮單效的優勢可緩解生產急需。利用冷凝冷卻器的面積大可以進行單效或組合式濃縮的單臺生產，在兩臺分別同時生產是單效的生產，如若回收溶媒可通過真空保護系統中的板式緩沖罐進行操作。
